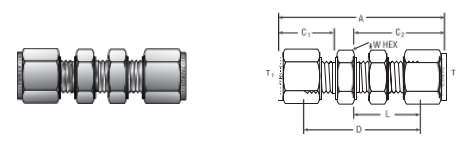

穿板接头
公制
CPI™ 订货号 | A-LOK® 订货号 |
互换型号 | 毫米 | ||||||||
卡套端 | A | C1 | C2 | D | L | W HEX | 穿板钻孔 尺寸 | ***大穿板 厚度 | |||
WBZ 3-3 WBZ 4-4 WBZ 6-6 WBZ 8-8 WBZ 10- 10 | BCM3 BCM4 BCM6 BCM8 BCM10 | 3MO-61 4MO-61 6MO-61 8MO-61 10MO-61 | 3 4 6 8 10 | 51,3 53,7 57,9 61,0 63,6 | 15,3 16,1 17,7 18,6 19,5 | 31,2 32,0 33,7 36,0 37,0 | 38,2 40,5 42,9 46,0 48,4 | 24,6 25,4 26,2 28,5 29,4 | 14,0 14,0 16,0 18,0 22,0 | 8,3 9,9 11,5 13,1 16,3 | 12,7 12,7 10,2 11,2 11,2 |
WBZ 12- 12 WBZ 15- 15 WBZ 16- 16 WBZ 18- 18 WBZ 20-20 | BCM12 BCM15 BCM16 BCM18 BCM20 | 12MO-61 15MO-61 16MO-61 18MO-61 20MO-61 | 12 15 16 18 20 | 71,0 72,5 72,6 78,9 88,2 | 22,0 22,0 22,0 22,0 22,0 | 41,9 42,6 42,6 47,4 51,0 | 50,8 52,3 52,4 58,7 68,0 | 31,8 32,5 32,5 37,3 40,9 | 24,0 27,0 27,0 30,0 35,0 | 19,5 22,5 22,5 26,0 29,0 | 12,7 12,7 12,7 16,8 19,0 |
WBZ 25-25 | BCM25 | 25MO-61 | 25 | 95,8 | 26,5 | 54,4 | 71,4 | 42,2 | 41,0 | 33,8 | 24,0 |
